Что такое паллетные стеллажи?

A стеллажи для поддонов Система представляет собой систему хранения материалов, предназначенную для хранения товаров, расположенных на поддонах на нескольких горизонтальных уровнях внутри склада или распределительного объекта. Это наиболее широко используемое решение для коммерческого складирования во всем мире. , что позволяет предприятиям максимизировать вертикальное пространство, систематически организовывать инвентарь и обеспечивать доступ вилочным погрузчиком или ричтраком к каждому хранящемуся поддону.

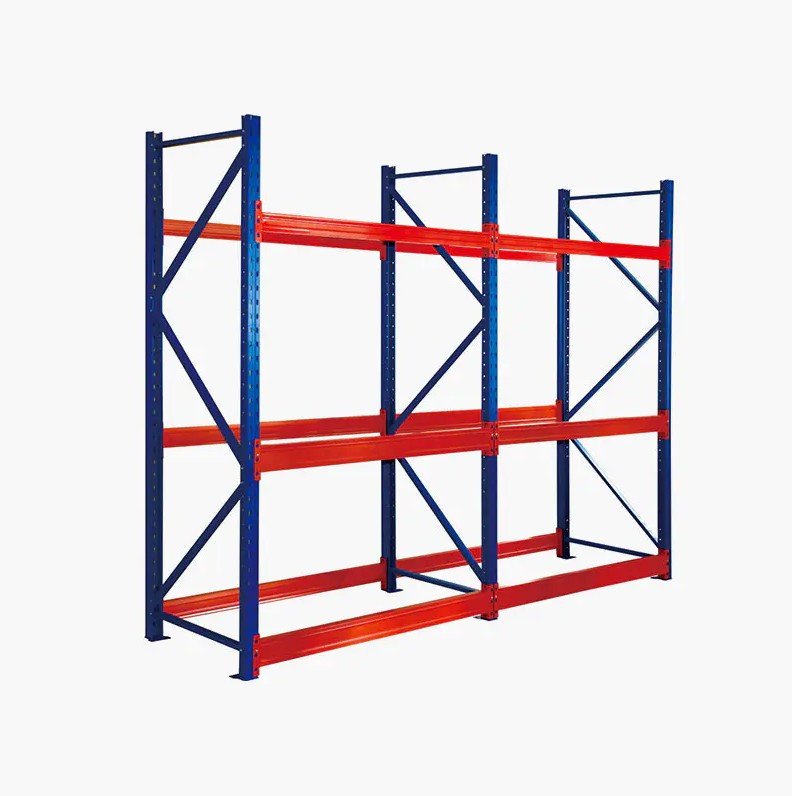

По своей сути паллетные стеллажи состоят из вертикальных стальных рам (колонн), горизонтальных грузовых балок, которые проходят между стойками, а также различных креплений и защитных аксессуаров. Поддоны с товарами помещаются на балки с помощью вилочных погрузчиков, создавая организованные ряды и уровни хранения, которые простираются вверх на всю доступную высоту склада, обычно достигая От 6 до 12 метров и более на современных многоярусных складах.

Основная цель паллетных стеллажей — превратить необработанную площадь пола в объемную складскую емкость. Склад высотой 6 метров в свету со стандартной селективной стеллажной системой может хранить в три-четыре раза больше мест для поддонов чем та же площадь пола, используемая для одноуровневого штабелирования, что делает стеллажи одной из самых эффективных инвестиций, которые может сделать логистическая операция.

Основные компоненты системы стеллажей для поддонов

Понимание структурных компонентов стеллажей для поддонов помогает операторам правильно выбирать, устанавливать и обслуживать системы. Каждый элемент играет определенную роль на пути груза от хранящихся товаров до пола склада.

Вертикальные рамы

Вертикальные рамы представляют собой вертикальную основу стеллажной конструкции. Каждая рама состоит из двух вертикальных колонн, соединенных горизонтальными и диагональными связями, образующими жесткую панель. Они производятся различной высоты (обычно от 3 до 12 метров), глубины (от 600 до 1100 мм) и профилей сечения (обычно C-образного или открытого сечения), чтобы удовлетворить различные требования к нагрузке и высоте. Профиль вертикальной колонны определяет грузоподъемность стеллажной системы. — более тяжелые профили выдерживают более высокие нагрузки и сопротивляются большим изгибающим силам от ударов.

Грузовые балки

Грузовые балки представляют собой горизонтальные стальные элементы, которые соединяют пары вертикальных рам и непосредственно поддерживают груз поддона. Они доступны различной длины (обычно от 1800 мм до 3600 мм) и глубины секций для размещения одиночных, двойных или тройных пролетов поддонов. Балки соединяются с вертикальными рамами с помощью предохранительного зажима или системы запирающих соединителей, что позволяет регулировать высоту со стандартным шагом 50 мм или 75 мм для размещения поддонов различной высоты и высоты продукта без инструментов.

Уровни балок и конфигурация отсеков

Один стеллажный отсек состоит из двух вертикальных рам с набором грузовых балок на каждом уровне хранения. Количество уровней балок на ячейку определяется высотой рамы и необходимым зазором над каждым поддоном. Типичная 6-метровая вертикальная рама со стандартными поддонами высотой 1200 мм может вместить три-четыре уровня луча , каждый из которых вмещает один, два или три поддона в зависимости от длины балки и размеров поддона.

Опорные плиты и анкеры для пола

Каждая вертикальная рама установлена на опорной плите, которая распределяет точечную нагрузку на плиту пола склада. Опорные плиты крепятся к полу с помощью химических или механических анкеров, определяемых инженером-строителем с учетом нагрузок при выдергивании и характеристик бетонных плит. Правильное крепление к полу является критически важным требованием безопасности. и требуется стандартами установки стеллажей на большинстве рынков.

Безопасность и защитные аксессуары

Полностью специфицированная установка стеллажей включает в себя ряд защитных аксессуаров: ограждения колонн и ограничители в конце прохода для поглощения ударов вилочного погрузчика, прокладки между рядами для поддержания постоянной ширины проходов, опорные стержни для поддонов или проволочные настилы для поддонов нестандартных размеров, предохранительные штифты на соединителях балок и знаки нагрузки, показывающие максимально допустимую нагрузку на отсек и уровень. Эти компоненты необходимы как для структурной безопасности, так и для соответствия нормативным требованиям.

Типы систем паллетных стеллажей

Паллетные стеллажи — это не отдельный продукт — это семейство систем хранения, каждая из которых спроектирована для различного баланса плотности хранения, селективности, пропускной способности продуктов и совместимости погрузочно-разгрузочного оборудования. Выбор правильного типа имеет основополагающее значение для эффективности склада.

Селективные стеллажи для поддонов

Выборочные стеллажи — наиболее распространенный тип во всем мире, характеризующийся хранением поддонов на одну глубину с прямым доступом к каждой позиции поддона из прохода. Он предлагает 100% селективность — любой поддон можно извлечь, не перемещая другой, что делает его идеальным для операций с большим количеством SKU, смешанными запасами или требованиями ротации в порядке очереди (FIFO). Его простота, гибкость и совместимость со стандартными вилочными погрузчиками с противовесом и ричтраком делают его выбором по умолчанию для большинства общих складских задач.

Стеллажи двойной глубины

На стеллажах двойной глубины хранятся поддоны на две позиции на полосу, доступ к которым осуществляется из одного прохода с помощью ричтрака двойной глубины. Эта конфигурация увеличивает плотность хранения примерно От 30 до 40 % по сравнению с выборочным стеллажом на одинарную глубину. за счет уменьшения количества необходимых проходов за счет снижения селективности — доступ к заднему поддону в каждой полосе возможен только после снятия переднего поддона. Он подходит для операций с несколькими поддонами одного и того же артикула и умеренными требованиями к пропускной способности.

Въездные и сквозные стеллажи

Въездные стеллажи позволяют вилочным погрузчикам въезжать непосредственно в стеллажную конструкцию для размещения или извлечения поддонов на непрерывных рельсовых направляющих. Дорожки могут быть Глубина от 5 до 10 и более поддонов , что делает это статическим стеллажом с самой высокой плотностью размещения для бестарного хранения однородных продуктов. Въездные стеллажи работают по принципу «последним пришел — первым вышел» (ЛИФО) (один проход на полосу доступа), в то время как проездные стеллажи имеют проходы доступа на обоих концах каждой полосы движения, что обеспечивает ротацию FIFO. Эти системы обычно используются в холодильных складах и складах пищевых продуктов, где небольшое количество SKU хранится в очень больших количествах.

Стеллажи с обратной посадкой

Стеллажи с откатным механизмом используют систему тележек и рельсов внутри каждой полосы движения, обычно Глубина от 2 до 5 поддонов . Когда загружается новый поддон, он толкает существующие поддоны обратно на наклонные тележки. Когда передний поддон снят, оставшиеся поддоны катятся вперед под действием силы тяжести. Эта система сочетает в себе разумную плотность хранения с доступом ЛИФО с одной стороны с использованием стандартных ричтраков без каких-либо специальных приспособлений.

Стеллажи для поддонов

В стеллажах с потоком поддонов (или гравитационным потоком) используются наклонные роликовые или колесные дорожки, которые позволяют поддонам перемещаться под действием силы тяжести от погрузочного конца к стороне комплектации. Поддоны загружаются сзади и извлекаются спереди, обеспечивая истинное вращение FIFO автоматически без какого-либо вмешательства оператора. Эта система особенно эффективна для скоропортящихся товаров, фармацевтических препаратов и продуктов со строгими требованиями к ротации дат. Достижимая глубина рядов от 10 до 20 позиций поддонов, что обеспечивает очень высокую плотность хранения.

Консольные стеллажи

В консольных стеллажах используются горизонтальные рычаги, выступающие из центральной колонны, а не закрытые отсеки с балками, что делает их идеальными для хранения длинных предметов неправильной формы, которые не помещаются в обычные стеллажные отсеки, включая древесину, стальные стержни, трубы, мебель и листовые материалы. Хотя это и не система стеллажей для поддонов в обычном понимании, они являются важным дополнением к системам хранения поддонов на многих распределительных объектах и ​​производственных складах.

Мобильные стеллажи для поддонов

Мобильные стеллажи монтируют стандартные отсеки для выборочных стеллажей на моторизованные основания, которые перемещаются по напольным направляющим, уплотняя всю установку стеллажей в один подвижный блок, когда они не используются. Одновременно открыт только один проход, что исключает из плана этажа все проходы, кроме одного, и увеличивает вместимость складских помещений за счет до 80% по сравнению со статическим селективным стеллажем на той же площади. Мобильные стеллажи широко используются в архивных хранилищах, холодильных камерах и складах ценных товаров, где экономия пространства оправдывает более высокую стоимость системы.

Сравнение типов паллетных стеллажей

В таблице ниже приведены основные характеристики наиболее распространенных типов паллетных стеллажей, которые помогут выбрать систему на основе эксплуатационных приоритетов.

Отрасли, в которых используются паллетные стеллажи

Паллетные стеллажи – это универсальный инструмент складского хранения, используемый практически во всех отраслях современной экономики. Его масштабируемость и адаптируемость делают его подходящим для операций, начиная от небольших региональных распределительных центров и заканчивая огромными автоматизированными центрами выполнения заказов, занимающими сотни тысяч квадратных метров.

• Розничная и электронная коммерция: Высокопроизводительные предприятия с тысячами наименований товаров полагаются на избирательные стеллажи для прямого доступа к каждому продукту, обеспечивая быструю комплектацию заказов и циклы пополнения запасов, необходимые для моделей доставки на следующий день и в тот же день.
• Еда и напитки: На складах при комнатной температуре, охлажденных и замороженных продуктах используются паллетные стеллажи, настроенные на ротацию FIFO, для управления скоропортящимися товарами. В холодильных складах эффективность использования пространства въездных или поточных стеллажей особенно ценна, поскольку охлаждение неиспользуемого пространства в проходах обходится дорого.
• Фармацевтика и здравоохранение: Строгие нормативные требования к отслеживанию продукции и ротации дат делают стеллажи с потоком поддонов стандартом в фармацевтической дистрибуции. Чистые и доступные конфигурации стеллажей также обеспечивают соответствие стандартам надлежащей практики дистрибуции (GDP).
• Автомобилестроение и производство: Склады компонентов, поддерживающие производственные линии, требуют надежного и немедленного доступа к деталям и узлам, часто по модели JIT (точно в срок). Выборочные стеллажи с узкими проходами максимизируют вместимость в условиях ограниченной площади магазинов, прилегающих к фабрикам.
• Сторонняя логистика (3PL): Поставщикам контрактной логистики требуются гибкие стеллажные системы, которые можно переконфигурировать по мере развития клиентских контрактов и развития ассортимента продукции. Выборочная регулировка стеллажей и широкая совместимость с различным погрузочно-разгрузочным оборудованием делают их доминирующим выбором для многоклиентских 3PL-объектов.
• Строительные материалы и строительные поставки: Для длинномерных продуктов, таких как пиломатериалы, трубы и профили, требуются консольные стеллажи, тогда как для упакованных в мешки или паллетированных материалов используются обычные паллетные стеллажи. Многие строительные компании и дистрибьюторы строительных материалов используют оба типа систем на одном и том же объекте.

Ключевые факторы в конструкции и характеристиках паллетных стеллажей

Установка паллетных стеллажей — это структурная система, а не готовая мебель. Правильная спецификация требует систематического анализа складской среды, товаров, которые будут храниться, и погрузочно-разгрузочного оборудования, которое будет использоваться.

Размеры поддона и груза

Размеры поддона — чаще всего 1200 × 800 мм (европоддон) или 1200 × 1000 мм (промышленный поддон) — определяют необходимую минимальную длину балки и глубину рамы. Высота и вес загруженного поддона определяют расстояние между балками, а также балку и вертикальную секцию, необходимые для перевозки груза. Типичная нагрузка на поддоны варьируется от 500 кг до 1500 кг. , с мощными стеллажными системами, вмещающими грузы, превышающие 3000 кг на место поддона.

Высота склада в свету и нагрузка на пол

Доступная высота в свету под самым нижним структурным препятствием (балкой крыши, спринклерной трубой или освещением) определяет максимальную высоту стеллажа. При установке стеллажей должен сохраняться минимальный зазор между уровнем верхней балки и конструкцией здания — обычно от 500 мм до 1000 мм для пожаротушения и эффективности освещения. Плита пола склада также должна быть оценена инженером-строителем, чтобы подтвердить, что она может выдерживать точечные нагрузки, создаваемые опорными плитами стеллажей при полной нагрузке.

Совместимость вилочных погрузчиков и погрузочно-разгрузочного оборудования

Ширина проходов напрямую определяется радиусом поворота и высотой мачты погрузочно-разгрузочного оборудования. Стандартные вилочные погрузчики с противовесом требуют рабочих проходов от 3500 мм до 4000 мм , а ричтраки работают в проходах шириной от 2700 до 3200 мм. Узкопроходные (NA) и очень узкопроходные (VNA) грузовики могут работать в проходах шириной от 1800 до 2200 мм, что значительно увеличивает долю площади пола, предназначенной для хранения, а не для перемещения. Выбор погрузочно-разгрузочного оборудования должен осуществляться в сочетании с конструкцией стеллажной системы, а не после нее.

Интеграция пожарной безопасности и спринклерной системы

Установка стеллажей для поддонов должна соответствовать правилам пожарной безопасности, охватывающим требования к спринклерам в стойках, пространство для дымохода между рядами стеллажей, расположенным спина к спине, а также классификацию пожарной опасности хранящихся товаров. Во многих юрисдикциях для установки стеллажей выше определенной высоты требуются спринклерные головки, встроенные в стойки на промежуточных уровнях, а расположение стеллажей должно обеспечивать свободное пространство для дымохода — обычно Свободные зазоры от 75 до 150 мм между рядами рам, расположенными спина к спине — чтобы тепло и газы поднимались к системам обнаружения уровня крыши в случае пожара.

Грузоподъемность паллетных стеллажей: как рассчитывается

Грузоподъемность в паллетных стеллажах выражается на трех уровнях: на позицию поддона (максимальный вес, который один поддон и его нагрузка могут разместить на одной паре балок), на уровень балки (общая нагрузка на все позиции поддонов по одной паре балок) и на отсек (общая нагрузка на все уровни балок в пределах одного отсека вертикальной рамы). Перегрузка любого из этих трех уровней представляет собой серьезную угрозу безопасности конструкции. и является основной причиной обрушения стеллажей на складах по всему миру.

Грузоподъемность определяется производителем стеллажей посредством инженерных расчетов и физических испытаний в соответствии с такими стандартами, как EN 15512 (Европа), RMI (Северная Америка) или AS 4084 (Австралия). На каждом установленном стеллаже должно быть указано уведомление о нагрузке с указанием максимально допустимой нагрузки на уровень балки и на отсек. Эти уведомления о нагрузке являются обязательным требованием безопасности. в соответствии с большинством национальных стандартов по стеллажам и правилам техники безопасности на рабочем месте.

Факторы, которые снижают эффективную грузоподъемность стеллажной системы ниже ее теоретического максимума, включают повреждение вертикального положения в результате удара вилочного погрузчика, отсутствие предохранительных штифтов на соединителях балок, неправильную настройку высоты балки и отказ анкера пола. Регулярные проверки и быстрый ремонт поврежденных компонентов необходимы для поддержания номинальной мощности системы.

Безопасность паллетных стеллажей: осмотр, техническое обслуживание и соблюдение требований

Паллетные стеллажи представляют собой структурную систему, подверженную постоянным механическим нагрузкам в результате погрузки, разгрузки и случайного контакта с вилочным погрузчиком. Программа профилактических проверок и технического обслуживания не является обязательной — это юридическое обязательство и обязательство по обеспечению безопасности в большинстве условий эксплуатации.

Регулярные интервалы проверок

• Ежедневные визуальные проверки: Работники склада должны немедленно сообщать начальникам о видимых повреждениях — погнутых стойках, смещенных балках, отсутствии булавок или смещенных ограждениях колонн.
• Еженедельные документированные проверки: Обученный штатный инспектор по стойкам должен проводить систематический обход всех отсеков для стеллажей, фиксируя любые повреждения с использованием стандартизированной системы цветового кода (зеленый = безопасно, желтый = мониторинг/скорый ремонт, красный = немедленно вывести из эксплуатации).
• Ежегодная экспертиза: Квалифицированный инспектор по стеллажам (аккредитованный SEMA в Великобритании или эквивалентным национальным стандартам) должен проводить комплексную независимую проверку всей установки стеллажей не реже одного раза в год, предоставляя письменный отчет и рекомендуемые меры по устранению.

Пороги повреждения для вертикальных колонн

Наиболее распространенной формой повреждения стеллажей является деформация вертикальных колонн от удара вилочного погрузчика на уровне земли. Большинство стандартов на стеллажи предусматривают, что стойка с видимой деформацией (изгибом или изгибом), превышающей 3 мм на 300 мм длины колонки должен быть немедленно выведен из эксплуатации и заменен до того, как отсек будет возвращен в эксплуатацию. Даже незначительные повторяющиеся удары накапливают усталостные повреждения, невидимые невооруженным глазом, поэтому необходим профессиональный осмотр.

Паллетные стеллажи и использование складских помещений

Одним из наиболее убедительных аргументов в пользу паллетных стеллажей является ощутимое улучшение использования пространства, которое они обеспечивают. На типичном складе соотношение площади склада к общей площади помещения и доля общего объема здания, фактически занятая хранящимися товарами, являются ключевыми показателями для оценки эффективности объекта.

Склад, использующий штабелирование блоков только на уровне пола при максимальной безопасной высоте штабеля в 2 поддона, может достичь плотности хранения примерно 0,8 поддона на квадратный метр площади помещения. . Установка 6-метровой системы выборочных стеллажей на том же пространстве со стандартными проходами для ричтраков шириной 2700 мм может увеличить этот показатель до 2,5-3,5 поддона на квадратный метр. — более чем в три раза увеличить эффективную вместимость здания без каких-либо изменений его площади.

Высокостеллажные автоматизированные системы хранения и выгрузки (AS/RS), использующие стеллажи высотой до 40 метров и роботизированные краны-штабелеры, могут повысить плотность хранения до От 6 до 10 поддонов на квадратный метр или больше , представляющий собой вершину того, чего может достичь технология паллетных стеллажей в сочетании с автоматизацией склада.

Установка паллетных стеллажей: основные этапы

Установка стеллажей для поддонов — это структурированный проект, который требует тщательного планирования, точного исполнения и проверки после установки, прежде чем система будет загружена и введена в эксплуатацию.

1. Обследование объекта и оценка пола: Измерьте доступную площадь склада, подтвердите высоту в свету, нанесите на карту расположение колонн и препятствий и закажите оценку нагрузки на пол у инженера-строителя.
2. Проектирование системы и планирование компоновки: Разработайте масштабированную планировку, показывающую ряды стеллажей, ширину проходов, пути аварийного выхода, пожаробезопасные дымоходы и пути движения погрузочно-разгрузочного оборудования. Убедитесь, что характеристики балки и рамы соответствуют требованиям к нагрузке.
3. Доставка и постановка компонентов: Доставьте на объект вертикальные рамы, балки, опорные плиты, анкеры и аксессуары. Упорядочите компоненты по отсекам для эффективной последовательности установки.
4. Монтаж и выравнивание каркаса: Установите опорные плиты в соответствии с планировкой пола, установите вертикальные рамы и проверьте вертикальное выравнивание. Небольшие перепады уровня пола компенсируются путем установки прокладок под опорные плиты перед креплением.
5. Крепление к полу: Просверлите и установите химические или механические анкеры для пола на указанную глубину заделки и значения крутящего момента в соответствии со спецификациями инженера. Не заменяйте типы привязок и не пропускайте привязки.
6. Установка балки и настройка высоты: Установите балки на высоту, соответствующую первому уровню поддона, убедившись, что замки балок или предохранительные штифты полностью зафиксировались в каждой точке соединения.
7. Аксессуары для обеспечения безопасности и указания по нагрузке: Установите ограждения колонн, распорки рядов, защитные устройства в конце прохода и любые необходимые проволочные настилы или опоры поддонов. Перед вводом системы в эксплуатацию зафиксируйте уведомления о нагрузке для каждого отсека.
8. Проверка перед использованием: Прежде чем размещать поддоны в системе, проведите официальную проверку завершенной установки на соответствие проектным чертежам.

Интеграция паллетных стеллажей и автоматизации склада

Современные паллетные стеллажи все чаще служат структурной основой, в которой работают системы автоматизации склада. Сами стеллажи не двигаются, но системы, которые загружают и извлекают из них поддоны, становятся все более сложными — от ручных вилочных погрузчиков до полуавтоматических управляемых транспортных средств (AGV) и полностью роботизированных автоматизированных систем хранения и извлечения (AS/RS).

Автоматизированные челночные системы используйте челночные тележки с батарейным питанием, которые перемещаются по стеллажным линиям, для автоматической установки и извлечения поддонов под контролем системы управления складом (WMS). Эти системы особенно эффективны в конфигурациях с высокой плотностью движения, устраняя необходимость полного входа вилочных погрузчиков в стеллажную конструкцию, что снижает риск повреждения конструкции и значительно повышает пропускную способность.

AS/RS для единичной загрузки (автоматические краны-штабелеры) работать в очень узких проходах в многоярусных стеллажных конструкциях, используя рельсовые краны для достижения времени цикла От 60 до 120 перемещений поддонов в час на крановый проход . Эти системы максимизируют как плотность хранения, так и пропускную способность, что делает их предпочтительным решением для крупномасштабных распределительных операций, где стоимость земли и труда значительны.
