Погрузочно-разгрузочное оборудование для тяжелых условий эксплуатации: номинальная нагрузка, стеллажи и руководство по выбору

Один поддон обработанных отливок может весить 1200 кг, и никто не хочет перемещать его дважды вручную. Как только единичная загрузка превышает примерно 1,5 тонны, вопрос о покупке смещается от того, какая тележка самая дешевая, к тому, какая комбинация грузовика, поддона, стеллажей и упаковки обеспечивает стабильность, подвижность и контролируемость этого груза в течение десятилетия. Именно эта комбинация и есть то, что на самом деле означает тяжелое погрузочно-разгрузочное оборудование.

Заключение стоит на первом месте, потому что оно меняет способ написания спецификации. Производительность в тяжелых условиях — это свойство всей системы, а не только машины. Электрический штабелер грузоподъемностью 2000 кг в сочетании со слабой платформой для поддонов или слишком длинной стеллажной балкой выйдет из строя раньше, чем более легкий грузовик, работающий внутри хорошо подобранного отсека. Вес груза, центр нагрузки, состояние пола и частота циклов определяют результат, и каждый из них необходимо проверить перед подписанием заказа на поставку.

Что означает «тяжелый режим» на практике

Поставщики указывают грузоподъемность в килограммах, но за одним рейтингом скрываются три переменные: насколько далеко находится груз от основания вил, насколько равномерно он распределяется по платформе и сколько раз за смену он перемещается. Груз массой 1500 кг на компактном поддоне размером 1200 на 1000 мм легче транспортировать, чем такую ​​же массу в длинном стальном ящике, поскольку центр нагрузки перемещается вперед и вместе с ним растет изгибающий момент на мачте и шасси. Распределение обязанностей позволяет организовать этот разговор перед визитом к продавцу.

Две цифры заслуживают большего внимания, чем заголовок рейтинга. Во-первых, это центр нагрузки, указанный на табличке с техническими данными, поскольку полезная мощность падает по мере перемещения центра нагрузки наружу. Во-вторых, это точечная нагрузка, которую должен выдерживать пол, поскольку грузовик массой 3000 кг с тяжелой батареей может протолкнуть несколько тонн через одно колесо, когда он стоит на месте.

Четыре семьи, которые несут тяжёлое бремя

Четыре семейства оборудования удовлетворяют почти все требования для тяжелых условий эксплуатации, и проект становится дорогостоящим, если к одному из них относиться второстепенно.

Подъем и перемещение

Ручные тележки грузоподъемностью 2000 кг, 2500 кг и 3000 кг предназначены для большинства грузов на поддонах при производстве и дистрибуции. Кроме того, на смену приходят приводные агрегаты: портативные и стационарные электрические тележки с поддонами грузоподъемностью от 2000 до 3000 кг, а электрические штабелеры охватывают модели от 500 кг до стационарных машин грузоподъемностью от 500 кг до 3000 кг. На практике разделение зависит не только от веса, но и от пройденного пути и высоты подъема. Перемещение 2000 кг на 30 метров по доку — это задача для тележки с поддонами, а подъем того же поддона на уровень балки 4500 мм — это задача для штабелера или ричтрака.

Грузовые платформы

Поддон под грузом часто ограничивает работу системы раньше, чем это делает грузовик. Цельный формованный поддон распределяет точечные нагрузки по направляющим и платформе, поэтому ящик массой 1200 кг, который вмятин на тонком деревянном настиле, безопасно перемещается по правильно подобранной пластиковой платформе. В двусторонних моделях предусмотрена вторая платформа, поэтому поддон можно перемещать с любой стороны, что важно, когда один и тот же груз в один день складывается, а на следующий извлекается другим оборудованием. Далее идут размеры, поскольку поддон размером 1200 на 1000 мм подходит для самого широкого диапазона стандартных размеров стеллажей и вил, а региональные форматы, такие как 1200 на 800 мм и 1100 на 1100 мм, требуют соответствующего оборудования.

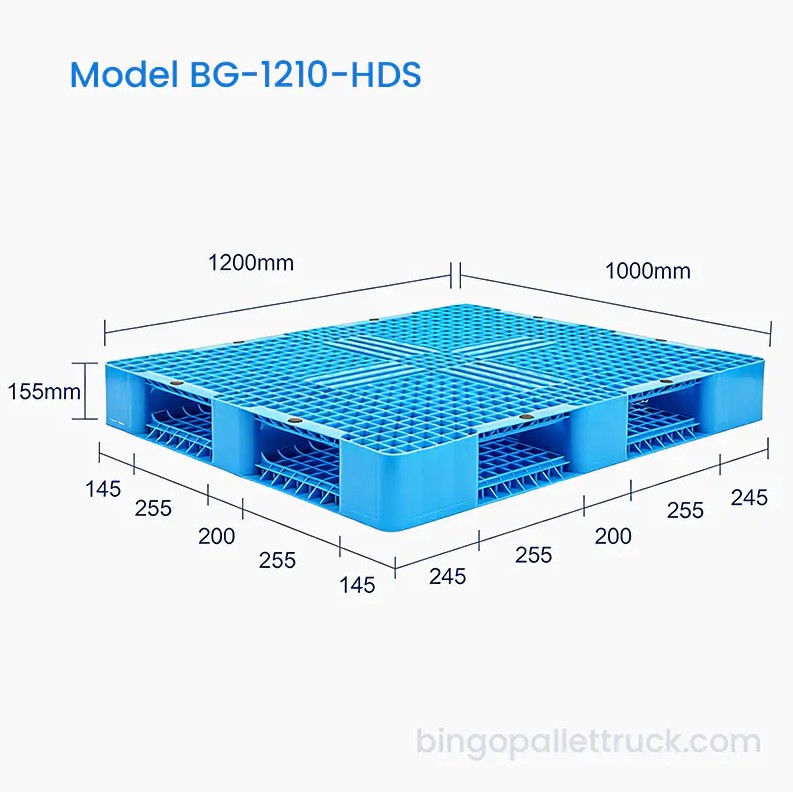

Двухсторонний пластиковый поддон 1200x1000 мм для тяжелой логистики Двусторонний сверхпрочный пластиковый поддон BG-1210-HDS предназначен для высокостеллажных стеллажных систем и автоматизированных складов. Размером 1200×1000×155 мм он выдерживает динамическую нагрузку до 2000 кг. Посмотреть продукт →

Складские конструкции и унификация

Стеллажи выполняют статическую половину работы в тяжелых условиях. Выборочные стеллажи для поддонов остаются стандартными, поскольку каждый поддон доступен напрямую, но плотность быстро увеличивается, когда системы въезда, выталкивания назад, потока поддонов или челночные системы заменяют ряды с одинарной глубиной. Помимо конструкции, грузоподъемность балки, пределы прогиба и грузоподъемность рамы на уровень необходимо проверять по самому тяжелому поддону в парке, а не по среднему. Упаковка замыкает петлю: стрейч-пленка и ПЭТ- или ПП-лента сохраняют квадратную форму штабелированного груза, что позволяет поднимать, переворачивать и ставить единицу весом 1400 кг без осыпания слоев.

Номинальные нагрузки для распространенных классов оборудования

Эти диапазоны представляют собой диапазоны, указанные в каталоге, а не максимум, до которого может работать машина с благоприятным центром нагрузки. Ручные тележки, электрические портативные тележки и электрические стационарные тележки имеют максимальную массу 3000 кг, что является практическим потолком для оборудования этого класса. Полуэлектрические штабелеры имеют меньшую грузоподъемность — от 1500 до 2000 кг, поскольку оператор по-прежнему обеспечивает перемещение. Электрические портативные штабелеры охватывают самый широкий диапазон: от единиц 500 кг для легких картонных коробок до моделей 2000 кг, а электрические стационарные штабелеры начинаются с 1000 кг и достигают 3000 кг. Таким образом, две машины, которые в предложении выглядят почти одинаково, могут отличаться по мощности в шесть раз, поэтому заводская табличка имеет большее значение, чем название модели.

Как выбор стойки меняет плотность хранения

Сверхмощные селективные паллетные стеллажи с регулируемыми балками для гибкого хранения Эта сверхмощная система выборочных стеллажей для поддонов разработана для оптимальной эффективности складского хранения. Изготовленный из холоднокатаной стали, он имеет регулируемую балку... Посмотреть продукт →

Плотность хранения — это число, которое чаще всего занижают в тяжелых проектах, а выбор стеллажей может увеличить количество мест поддонов, доступных на одном этаже. Приведенные цифры являются ориентировочными плановыми значениями для 1000 квадратных метров полезной площади стеллажей, а не гарантией поставщика. Выборочные стеллажи расположены на нижнем уровне, поскольку каждый проход остается открытым для прямого доступа к каждому поддону. Системы двойной глубины, выталкивания назад и подачи поддонов освобождают часть пространства в проходах, а системы въезда и челнока еще больше повышают плотность. Автоматизированное хранение и извлечение достигает наивысшего показателя, поскольку проход сжимается до размеров машины, но торговля заключается в доступе: чем плотнее система, тем меньше поддонов можно извлечь независимо.

Почему дисциплина технического обслуживания окупается

Время простоя – это время, когда тяжелое оборудование зарабатывает или теряет свою репутацию. На диаграмме сравнивается совокупное время незапланированных простоев одного агрегата при плановом техническом обслуживании с подходом «работа до отказа» за пять лет. Обе линии начинаются с одинакового уровня, потому что новые машины редко выходят из строя, но к третьему году разрыв составляет примерно двадцать часов, а к пятому — около шестидесяти. В эти часы входит ожидание запчастей, перенаправление грузов на исправный грузовик и перенос смены, которая зависела от машины, поэтому реальные затраты намного превышают счет за ремонт. Программа, охватывающая гидравлические уплотнения, износ колес и роликов, дисциплину зарядки аккумулятора и проверку стоек, предотвращает увеличение зазора, что соответствует той же схеме, которая описана в нашей заметке о модернизация складского и логистического оборудования для повышения операционных показателей .

Сравнение трех конфигураций для тяжелых условий эксплуатации

Ни одна конфигурация не соответствует всем критериям, поэтому сравнение проводится в виде профиля, а не оценки. Парк электрических тележек, работающих с выборочными стеллажами, отличается гибкостью и простотой обслуживания, поскольку каждый проход остается открытым, и одна машина может обслуживать все здание. Стеллажи высокой плотности повышают эффективность использования пространства и пропускную способность, но снижают гибкость, поскольку можно добраться до меньшего количества поддонов, не перемещая предварительно другие. Автоматизированная челночная система лидирует по плотности и пропускной способности, обеспечивая при этом самые низкие первоначальные затраты и гибкость. Грузоподъемность между тремя вариантами различается гораздо меньше, чем ожидает большинство покупателей, поскольку стеллаж и конструкция поддона обычно устанавливают потолок, а не грузовик.

Детали спецификации, которые решают, будет ли проект работать

Спецификации, как правило, не соответствуют деталям, а не заявленной мощности. Следующие проверки выявляют большинство проблем, возникающих во время ввода в эксплуатацию, а не на этапе предложения.

• Центр нагрузки: штабелер грузоподъемностью 3000 кг при высоте 600 мм может быть оценен значительно ниже при высоте 900 мм, поэтому в запросе укажите реальный центр нагрузки.
• Состояние пола: проверьте устойчивость плиты к точечной нагрузке полностью нагруженного колеса и учтите наличие стыков, компенсационных зазоров и дренажных уклонов.
• Ширина прохода: ширина рабочего прохода равна ширине грузовика плюс свес груза плюс запас рулевого управления, а не ширина грузовика сама по себе.
• Прогиб балки: проверьте допустимый прогиб для фактического пролета и самого тяжелого поддона, а не среднего поддона.
• Длина вил в зависимости от глубины поддона: вилы должны поддерживать большую часть глубины поддона, в противном случае дека прогибается под нагрузкой и направляющие устают.
• Аккумулятор и зарядка: подтвердите продолжительность смены, доступные окна зарядки и соответствует ли возможность зарядки режиму работы.

3000 кг сверхмощный электрический штабелер EPS для логистики Расстояние до центра нагрузки Посмотреть продукт →

Если несколько таких проверок тянутся в разных направлениях, поэтапный план обычно предпочтительнее одной крупной покупки. Сначала покупка погрузочно-разгрузочного оборудования, проверка рабочего цикла на реальных нагрузках, а затем добавление стеллажей высокой плотности или автоматизации позволяет обеспечить соответствие капитала измеренной пропускной способности; наш решения для цепочки поставок производства точно следуйте этой последовательности на заводах и сборочных площадках.

Погрузочно-разгрузочное оборудование для тяжелых условий эксплуатации — это путь нагрузки, а не категория продукции. Груз стартует на поддоне, едет на грузовике, опирается на балку и уходит, скрепленный пленкой или лентой; каждое звено несет одинаковую массу, а самое слабое звено определяет реальную мощность системы. Сопоставьте четыре семейства с измеренным рабочим циклом, соблюдайте оптимальную нагрузку на центр тяжести и пол, и оборудование переживет складскую планировку, которая послужила причиной его покупки.
