Защита стеллажей для поддонов вилочных погрузчиков: практическое руководство по предотвращению повреждений на складе

Во время планового обхода распределительного центра менеджер склада заметил небольшую вмятину на нижнем фланце вертикального стеллажа для поддонов. В этом отсеке не было груза, поэтому вмятину сочли косметической. Три недели спустя вилочный погрузчик, задевший ту же колонну, привел к тому, что помятая секция прогнулась, в результате чего на пол упал целый отсек поддонов. Именно так обычно происходят повреждения стеллажей для поддонов: небольшие столкновения, игнорирование предупреждающих знаков и конструкция, которая выходит из строя гораздо раньше, чем ожидалось.

Защита стеллажа для поддонов вилочного погрузчика не является аксессуаром. Это фундаментальная часть безопасности склада и управления активами. В большинстве стеллажных систем стойки и концы проходов рассчитаны на вертикальные нагрузки, а не на боковые удары. Когда вилочный погрузчик на низкой скорости врезается в незащищенную колонну, грузоподъемность этого элемента может резко упасть. Защитите стойку перед первым ударом, затем проверяйте и обслуживайте защиту в ходе нормальной работы.

Почему защита стеллажей для поддонов важнее, чем вы думаете

Незащищенная стойка – слабое место любого паллетного стеллажа. Он предназначен для восприятия сжимающих нагрузок от балок и поддонов. Удар погрузчика сбоку изгибает полку колонны, и как только поперечное сечение деформируется, направление нагрузки меняется. Эта изогнутая колонна может по-прежнему выдерживать свой текущий вес, но теряет большую часть своей способности поглощать дополнительные нагрузки, такие как второй удар, смещение нагрузки или обычная вибрация стойки.

В приведенной выше таблице перечислены наиболее распространенные источники повреждений паллетных стеллажей на складах без специальной защиты. Наибольшая доля приходится на удары вилочных погрузчиков о стойки, за ними следуют удары в концах проходов. Ошибки погрузки и разгрузки также приводят к постоянным повреждениям, даже если столкновений не происходит. Такое распределение имеет значение, поскольку два верхних источника возникают именно там, где простые охранники могут изменить ситуацию. Таким образом, программа защиты, охватывающая стойки и концы проходов, может устранить большую часть риска. Проценты могут варьироваться в зависимости от учреждения, но картина удивительно постоянна.

Одной важной деталью является разница между видимыми и скрытыми повреждениями. Вмятина на задней части стойки может быть не видна во время быстрого прохода, но она все равно меняет конструктивную способность колонны. Именно поэтому защиту следует устанавливать до обнаружения повреждения, а не после обнаружения погнутой рамы.

На чем сосредоточиться: стойки, концы стоек и концы балок

Стеллажи для поддонов имеют три зоны, которые наиболее подвержены ударам вилочного погрузчика: стойки, обращенные к проходам, концы стеллажей в углах проходов и концы балок, где грузы входят и выходят. Для каждой зоны требуется свой тип защиты, поскольку угол и частота ударов различны.

Эффективный подход рассматривает эти три зоны как одну систему. Когда вилочный погрузчик поворачивает в конце прохода, защита конца стойки принимает на себя первый удар и уводит погрузчик от стойки. Если нагрузка размещается слишком быстро, ударная пластина на конце балки защищает механизм блокировки. Таким образом, защита работает лучше всего, когда она соответствует структуре движения каждого прохода.

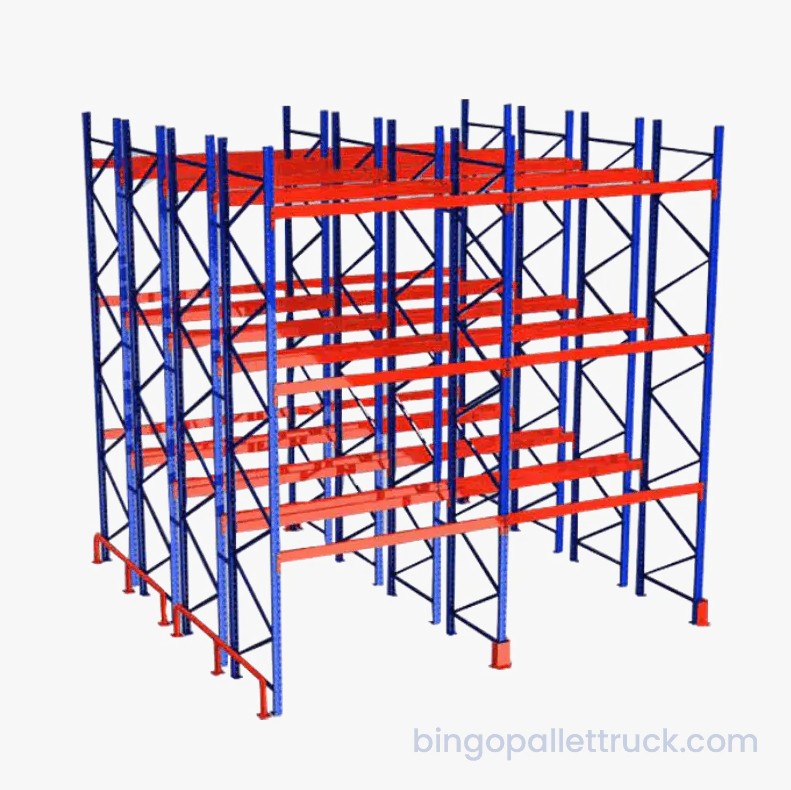

Сверхмощные селективные паллетные стеллажи с регулируемыми балками Эти регулируемые стеллажи для поддонов с балками выдерживают нагрузку до 1800 кг на ярус и подходят для гибких схем хранения. Здесь он важен как структурная основа для оценки потребностей в защите проходов и обеспечении свободного пространства для вилочных погрузчиков. Посмотреть продукт →

Сравнение вариантов защиты: ограждения, барьеры и столбы

Операторы склада могут выбирать из нескольких основных методов защиты. Защитные ограждения колонн охватывают стойку, торцевые ограждения стоек защищают внешнюю поверхность ряда, а столбы или барьеры создают физическое разделение между движением вилочных погрузчиков и стойкой. Правильный вариант зависит от ширины прохода, типа грузовика и частоты посещения определенной зоны.

Столбчатая диаграмма иллюстрирует влияние многоуровневого плана защиты. На объекте без защиты можно легко зарегистрировать более двадцати случаев повреждения стоек в год. Добавление базовых ограждений колонн уменьшает количество прямых ударов по стойке, но оставляет открытыми концы проходов и концы балок. Программа полной защиты, включающая вертикальные защитные устройства, торцевые ограждения и барьеры, сокращает это число до небольшой однозначной цифры. Это не фиксированное число; эта тенденция согласуется с отраслевыми наблюдениями. Даже небольшое увеличение защиты приводит к быстрому снижению затрат на ремонт и времени простоев.

Радарная диаграмма сравнивает два распространенных защитных материала по пяти критериям эффективности. Синим многоугольником показаны стальные ограждения с высокой ударопрочностью и более низкой скоростью установки. Более светлый многоугольник показывает полимерные ограждения с более быстрой установкой и несколько меньшей ударопрочностью. Стоимость и простота обслуживания сопоставимы для обоих, в то время как видимость благоприятствует более легким полимерным ограждениям в узких проходах. Компромисс очевиден: сталь обеспечивает самую надежную точечную защиту, а полимер легче устанавливать и его легче проверять. Для проходов с частыми сильными ударами сталь остается более безопасным выбором; в зонах с низкой проходимостью полимер часто обеспечивает достаточную защиту при меньших затратах на установку.

Варианты планировки и дизайна, которые уменьшают воздействие вилочного погрузчика

Защита стойки не ограничивается добавлением ограждений. Планировка склада определяет, как часто вилочный погрузчик соприкасается со стойкой. Узкие проходы, глухие углы возле концов стеллажей и зоны погрузки без достаточного пространства для поворота создают условия для ударов. Выбор дизайна может устранить эти условия до того, как они станут проблемой.

На линейном графике показана общая картина после реализации программы защиты. В первые три квартала количество случаев ущерба остается высоким, поскольку у стойки нет специальной охраны. В конце четвертого квартала устанавливается защита и начинается обучение операторов. После этого количество зарегистрированных столкновений неуклонно снижается. Два сегмента линии позволяют легко увидеть эффект: высокое плато до защиты и нисходящий тренд после. Эта закономерность часто проявляется еще сильнее в учреждениях, которые также регулируют расположение проходов и поток движения.

• Следите за тем, чтобы зазор между радиусами поворота погрузчика и концами стойки был выше минимального значения, рекомендованного производителем стойки.
• Установите зеркала или выпуклые зеркала безопасности на пересечениях слепых проходов.
• Используйте хорошо видимую разметку на полу, чтобы направлять операторов в зоны погрузки.
• Рассмотрите конструкции поточных или въездных стеллажей, которые ограничивают расстояние, на которое вилочный погрузчик перемещается внутри стеллажа.

Изменение планировки не всегда обходится дорого. Перераспределение проходов с интенсивным движением транспорта в сторону от концов стеллажа, добавление круга поворота в конце каждого ряда и обучение операторов подходу перпендикулярно стойке могут снизить частоту ударов без капитального ремонта.

Создайте простой план защиты стеллажей для поддонов

Вам не нужно перепроектировать весь склад, чтобы начать защищать паллетные стеллажи. Практический план начинается с пошагового руководства и заканчивается плановыми проверками. Описанные ниже шаги достаточно просты для существующего объекта и достаточно гибки для нового строительства.

1. Пройдите по каждому проходу и отметьте стойки и концы стоек, на которых видны изгибы, царапины или смещенные ограждения.
2. Сначала установите защиту на наиболее уязвимых колоннах, обычно на первых двух стойках в конце каждого прохода и на каждой колонне возле поворота.
3. Обучите операторов вилочных погрузчиков сообщать о любом контакте со стойкой, даже если погрузчик не имеет видимых повреждений.
4. Запланируйте документированную проверку после каждого зарегистрированного воздействия и полную проверку стойки один раз в год.
5. Прежде чем заменять ограждения, проверьте планировку на наличие слепых углов и тесных зон поворота и отрегулируйте транспортный поток.

Если сами стеллажи устарели или не соответствуют текущему парку вилочных погрузчиков, рассмотрите возможность модернизации структуры хранения в рамках более широких инвестиций в безопасность. Система высокой плотности может сократить время, которое вилочный погрузчик проводит внутри узких рядов, а хорошо спроектированная селективная стойка обеспечивает пространство, необходимое операторам для безопасного размещения грузов. Чтобы получить рекомендации по конкретному объекту, свяжитесь с нашей командой по складским решениям или просмотрите наш решения для цепочки поставок производства чтобы увидеть, как интегрированная система стеллажей и погрузочно-разгрузочных работ снижает риск столкновений.
